سلام! به عنوان یک تامین کننده فنر تخت، اغلب از من در مورد چگونگی به دست آوردن منحنی بار - انحراف فنرهای تخت سؤال می شود. این یک اطلاعات مهم برای هر کسی است که از فنرهای تخت در کاربردهای خود استفاده می کند، چه در صنعت خودرو، الکترونیک یا سایر صنایع. در این وبلاگ، من شما را از طریق روند گام به گام راهنمایی می کنم.
منحنی بار - انحراف چیست؟
قبل از اینکه به نحوه بدست آوردن منحنی بپردازیم، اجازه دهید به سرعت در مورد چیستی آن صحبت کنیم. منحنی بار - انحراف رابطه بین بار اعمال شده به فنر و مقدار انحراف آن را نشان می دهد. به زبان ساده، به شما می گوید که وقتی مقدار معینی وزن یا نیرو به آن وارد می کنید، فنر چقدر خم یا کشیده می شود. این منحنی بسیار مهم است زیرا به مهندسان و طراحان کمک می کند تا عملکرد فنر تحت بارهای مختلف را درک کنند و برای اطمینان از اینکه فنر در یک برنامه خاص همانطور که در نظر گرفته شده است کار می کند ضروری است.
چرا برای چشمه های مسطح مهم است؟
فنرهای تخت در کاربردهای بسیار متنوعی از قطعات الکترونیکی کوچک گرفته تا ماشین آلات صنعتی بزرگ استفاده می شوند. دانستن منحنی بار - انحراف به شما این امکان را می دهد که فنر صاف مناسب را برای نیازهای خود انتخاب کنید. به عنوان مثال، اگر در حال طراحی یک سوئیچ در یک دستگاه الکترونیکی هستید، به فنری نیاز دارید که مقدار مشخصی را تحت یک بار خاص منحرف کند تا اتصال الکتریکی ایجاد یا قطع شود. بدون منحنی بار - انحراف، مانند تیراندازی در تاریکی است. شما نمی دانید که آیا فنر مطابق انتظار عمل می کند یا اینکه زودتر از موعد شکست خواهد خورد.
روشهای بدست آوردن منحنی بار - انحراف
محاسبه نظری
روش اول از طریق محاسبات نظری است. چندین فرمول برای محاسبه رابطه بار - خمش فنرهای مسطح بر اساس هندسه و خواص مواد موجود است. به عنوان مثال، برای فنر مسطح مستطیلی ساده، فرمول انحراف با طول، عرض، ضخامت، مدول الاستیسیته ماده و بار اعمال شده مرتبط است.
فرمول اصلی برای انحراف (δ) یک فنر صاف با پشتیبانی ساده تحت بار مرکزی (P) به شرح زیر است:
δ = (PL³)/(48EI)
که در آن L طول فنر، E مدول الاستیسیته ماده و I ممان اینرسی مقطع است. برای مقطع مستطیلی با عرض b و ضخامت h، I = (bh³)/12.
با این حال، این فرمول ها محدودیت های خود را دارند. آنها شرایط ایده آلی مانند یک ماده کاملا یکنواخت و یک سناریوی بارگذاری ساده را در نظر می گیرند. در کاربردهای دنیای واقعی، فنرهای مسطح میتوانند هندسههای پیچیدهای داشته باشند و بارگذاری ممکن است چندان ساده نباشد. بنابراین، در حالی که محاسبات تئوری می توانند یک تخمین تقریبی به شما ارائه دهند، ممکن است برای همه موقعیت ها به اندازه کافی دقیق نباشند.
تست تجربی
اینجاست که آزمایش تجربی وارد می شود. این مطمئن ترین راه برای به دست آوردن یک منحنی بار دقیق است - منحنی انحراف. در اینجا نحوه انجام آن آمده است:
مرحله 1: تنظیمات تست را آماده کنید
شما به یک دستگاه تست نیاز دارید که بتواند بار کنترل شده ای را به فنر صاف اعمال کند و انحراف حاصل را اندازه گیری کند. انواع مختلفی از دستگاههای آزمایش وجود دارد، از دستگاههای دستی ساده تا سیستمهای خودکار پیچیده. همچنین برای اطمینان از نتایج دقیق، باید فنر تخت را به درستی در دستگاه تست محکم کنید.
مرحله 2: اعمال بارهای افزایشی
با اعمال یک بار کوچک به فنر شروع کنید و انحراف را اندازه بگیرید. سپس، بار را به تدریج افزایش دهید و در هر مرحله انحراف را اندازه بگیرید. مطمئن شوید که مقادیر بار و انحراف را به طور دقیق ثبت کنید. برای خودکارسازی این فرآیند و کارآمدتر کردن آن میتوانید از یک سیستم جمعآوری داده استفاده کنید.
مرحله 3: داده ها را رسم کنید
هنگامی که مجموعه ای از نقاط داده بار - انحراف دارید، می توانید آنها را روی یک نمودار رسم کنید. معمولاً بار بر روی محور y و انحراف بر روی محور x رسم می شود. نقاط داده را به هم متصل کنید تا یک منحنی تشکیل دهید، و در آنجا آن را دارید - منحنی بار - انحراف فنر صاف خود را.
عوامل موثر بر بار - منحنی انحراف
چندین عامل وجود دارد که می تواند بر منحنی بار - انحراف فنرهای تخت تأثیر بگذارد:
خواص مواد
مدول الاستیسیته، استحکام تسلیم و سختی مواد همگی نقش دارند. به عنوان مثال، یک فنر ساخته شده از ماده ای با مدول الاستیسیته بالا، در مقایسه با فنری که از ماده ای با مدول الاستیسیته پایین تر ساخته شده است، سفت تر بوده و تحت بار یکسان، کمتر منحرف می شود. ما مواد مختلفی را برای چشمه های تخت خود ارائه می دهیم، از جملهچشمه های مسطح بریلیمکه دارای هدایت الکتریکی عالی و استحکام بالایی هستند.
هندسه

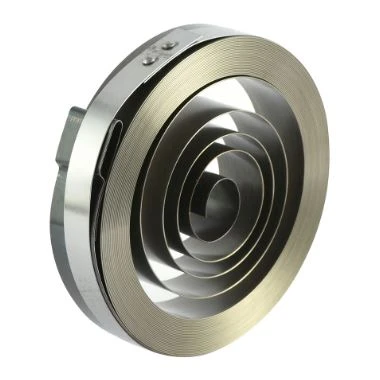

طول، عرض و ضخامت فنر تخت تأثیر قابل توجهی بر ویژگی های بار - انحراف آن دارد. یک فنر بلندتر معمولاً در مقایسه با فنر کوتاهتر، تحت بار یکسان بیشتر منحرف میشود. به طور مشابه، فنر نازک تر از فنر ضخیم تر انعطاف پذیرتر خواهد بود. همچنین انواع مختلفی از فنرهای مسطح با هندسه های منحصر به فرد مانندفنرهای مارپیچیوفنرهای کاتر گریپر، هر کدام رفتار بار - انحراف خاص خود را دارند.
فرآیند تولید
نحوه ساخت فنر تخت نیز می تواند بر عملکرد آن تأثیر بگذارد. فرآیندهایی مانند عملیات حرارتی، کار سرد و تکمیل سطح میتوانند خواص مواد و توزیع تنش داخلی فنر را تغییر دهند که به نوبه خود میتواند بر منحنی بار - انحراف تأثیر بگذارد.
استفاده از منحنی بار - انحراف در طراحی
هنگامی که منحنی بار - انحراف را دارید، می توانید از آن در فرآیند طراحی استفاده کنید. می توانید فنر صافی را انتخاب کنید که نیازهای بار و انحراف شما را برآورده می کند. همچنین می توانید طراحی فنر را با تنظیم هندسه یا متریال آن برای دستیابی به عملکرد مطلوب بهینه کنید.
برای مثال، اگر متوجه شدید که فنری که در ابتدا انتخاب کردهاید، تحت بار مورد نیاز بیش از حد منحرف میشود، میتوانید ضخامت فنر را افزایش دهید یا به مادهای با مدول الاستیسیته بالاتر تغییر دهید. از طرف دیگر، اگر فنر خیلی سفت است، می توانید ضخامت را کاهش دهید یا از مواد انعطاف پذیرتری استفاده کنید.
نتیجه گیری
به دست آوردن منحنی بار - خمش فنرهای تخت برای اطمینان از عملکرد مناسب آنها در کاربردهای مختلف ضروری است. چه از محاسبات نظری و چه از آزمایش های تجربی استفاده کنید، مهم است که عواملی را که می توانند بر منحنی تأثیر بگذارند، درک کنید. ما به عنوان یک تامین کننده فنرهای تخت، می توانیم هم در تجزیه و تحلیل نظری و هم در آزمایش های تجربی به شما کمک کنیم. ما طیف گسترده ای از فنرهای مسطح را در دسترس داریم و می توانیم با شما همکاری کنیم تا بهترین را برای نیازهای خود انتخاب کنید.
اگر علاقه مند به خرید فنرهای تخت هستید یا به اطلاعات بیشتری در مورد منحنی های بار - خمش نیاز دارید، با ما تماس بگیرید. ما همیشه خوشحالیم که گپ داشته باشیم و در مورد نیازهای شما صحبت کنیم. بیایید با هم کار کنیم تا راه حل مناسب فنر تخت برای پروژه شما پیدا کنیم!
مراجع
- Shigley، JE، و Mischke، CR (2001). طراحی مهندسی مکانیک. مک گراو - هیل.
- بودیناس، آر جی، و نیسبت، جی کی (2011). طراحی مهندسی مکانیک شیگلی. مک گراو - هیل.
